Koncept stroje v podobě vertikálního pick-upu jako modulárního systému vychází vstříc požadavkům výrobních společností na vyšší kvalitu při současné vysoké flexibilitě údržby a nižších nákladech. Pravostranné a levostranné verze VT 160 a VT 250 a tři základní provedení dopravníků – s oválnou, meandrující a křížovou meandrující konstrukcí – přinášejí operátorům kompletní obráběcí řešení pro obrobky s průměry do 250 mm, hmotností do 8 kg a s výškou do 150 mm s 30 obrobky (ovál) nebo 50 obrobky (meandr). Integrace křížení dovoluje použití různých palet nebo obrobků.

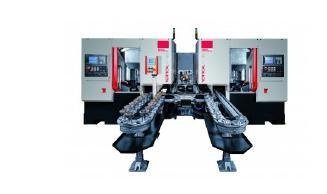

VT 160 Duozelle – příklad realizace všech technických výzev pro duo buňky
VT 160 a VT 250 „Duo“ varianta přinášejí uživateli přesvědčivý systém a technologické výhody. Dvoje dokončovací obrábění obráběného dílu (2 obráběné plochy s OP 10 a OP 20) a produkce dvou různých obrobků je možná (díl A na stroji 1, díl B na stroji 2). Takto automatizační řešení podporuje varianty specifických zákaznických řešení – s a nebo bez nosiče obrobku (nebo palety), implementace v podobě duo varianty je kompaktní a úsporná na prostor a nabízí neomezený přístup pro zakládání polotovarů a vykládání obrobků.
Hromadné operace, krátké časy nastavení a vybavení nástroji snižují prostoje. Optimalizované výrobní procesy a krátké časy tříska-tříska vytvářejí ideální podmínky pro kompletní obrábění s vysokou kvalitou a efektivitou.
Oba stroje splňují přísné uživatelské požadavky – např. díky svařované ocelové konstrukci tuhého lože tlumícího vibrace. To platí také pro teplotně-symetrickou konstrukci vřeteníku. Vynikající tuhost je zajištěna také velkými vzdálenostmi mezi vedeními suportu a velikostí 45 u lineárního suportu.
Digitálně řízený synchronní motor na hlavním vřeteni nabízí dostatečné rezervy, dokonce při těžkém obrábění s maximálními výkony s výkonem 29 (VT 250) a 21 (VT 160) kW, otáčkami 5000 min-1 nebo 7000 min-1 a momentem 280/150 Nm. Přímo poháněné kuličkové šrouby s průměrem 40 mm s vedením a bezúdržbovými zubovými spojkami dosahují rychlosti až 60 m.min-1.
Rozsahy příčných pohybů pro VT 160 jsou X = 620, Y = ? 65 mm, Z = 310 mm a pro VT 250 520 / ? 90 / 310 mm. Osa Z je chráněna proti svislému pohybu v případě výpadku sítě mechanickou kompenzací hmotnosti.
Vnitřní i vnější panely stroje jsou navrženy pro nízkou potřebu údržby. Nerezové ocelové kryty a pohyblivé kryty pracují bez teleskopů. Vedení a těsnění jsou chráněna proti odletujícím třískám. Zcela uzavřené krytování umožňuje ekonomické a ekologické vyjmutí, pokud dveře stroje zůstanou uzavřeny i při vyjímání obrobku. A pro všechny tyto funkce vertikální Duo VT 160 a VT 250 ve verzi meandr s křížením a prostorem pro soustružníka vyžaduje plochu jen 21 m2.
U VT 250 a 160 může uživatel volit různé verze a opce – pro podrobnosti viz popisy verzí. Kromě základního provedení bez osy Y, verze s posuvnou osou revolverové hlavy a
poháněnými nástroji znásobuje výhody z kompletního obrábění. Volitelně je dostupná multifunkční upínací deska. Ta může být vybavena dalšími pevnými nebo poháněnými nástroji. To platí i pro dlouhé vrtáky a děrovací nástroje. Operátoři také mohou ke svému VT 250/160 volitelně přidat lineární odměřovací systém, monitorování procesu a elektronické vyhodnocování.
Modely:
Verze EMCO Vertical VT 160
EMCO VERTICAL VT 160 M (ISM) – stroj s poháněnými nástroji a průvlakovým pohonem vřetene
EMCO VERTICAL VT 160 MY (ISM) – stroj s poháněnými nástroji, osou Y a průvlakovým
pohonem vřetene
Veze EMCO Vertical VT 250
EMCO VERTICAL VT 250 – základní provedení bez poháněných nástrojů, s řemenovým pohonem
hlavního vřetene
EMCO VERTICAL VT 250 (ISM) – stroj s poháněnými nástroji a průvlakovým pohonem vřetene
EMCO VERTICAL VT 250 M – stroj s poháněnými nástroji, s řemenovým pohonem hlavního vřetene
Integrovaná bypass linka dovoluje současnou produkci dvou různých obrobků a rozdílné napětí pro OP 10 a OP 20.
