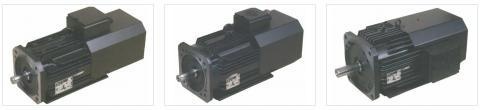

Střídavé motory s nezávislou ventilací řada 1AY

02/10/2015

embrno_300

Základní Informace

Asynchronní elektromotory řady 1AY jsou speciální střídavé motory určené pro napájení z frekvenčních měničů. Používají se nejčastěji v obráběcích strojích, textilních strojích, ventilátorech, čerpadlech, pohonech vysokozdvižných nebo plošinových vozíků.

Při projektování těchto motorů byly zohledněny všechny vlivy, které vyplývají z napájení frekvenčními měniči, takže jejich provoz je optimálně uzpůsoben, bez jakéhokoliv poklesu účinnosti a bez dodatečných vibrací a hlučnosti.

Motory řady 1AY se vyrábějí ve čtyřech osových výškách:

90 mm	112 mm
132 mm	160 mm

Kostra motoru je žebrovaná, odlitá ze slitiny Al.

Motory jsou vybaveny nezávislou ventilací, která umožňuje provozovat motory v oblasti rozsahu minimálních až jmenovitých otáček při jmenovitém momentu. Provedení motorů dále umožňuje provoz při otáčkách až 6000 min^-1. Na žádost zákazníka také až 10 000 min^-1.

Mohou být vybaveny inkrementálním rotačním čidlem polohy rotoru nebo jiným snímačem otáček či polohy. Dále jsou motory opatřeny tepelnými spínači, které signalizují dosažení mezní teploty vinutí, dané použitou třídou izolace. Vývody motoru, ventilačního motorku, tepelného spínače a případného čidla jsou vyvedeny do společné svorkovnicové skříně, opatřené víkem a pancéřovými vývodkami.

Motor může být vybaven také elektromagentickou brzdou.

Technické Informace

V základním provedení je tvar motorů:

IM 2001 patkopřírubový	1AY 90 až 1AY 160 M
IM 1001 patkový	1AY 160 L a 1AY 160 V

Krytí motorů:

IP 54 (zavřené)	zabezpečení proti vzinku prachu ve škodlivém množství, ochrana před stíkající vodou bez škodlivých účinků
IP 23	ve vodorovné pracovní poloze splňuje podmínky IP 54, ve svislé poloze je nutno motor zakrýt např. stříškou nebo krytem

Chlazení IC416 zajišťuje odvod tepla kostrou ofukovanou nezávislým ventilátorem umístěným na předním štítu motoru, jehož parametry jsou 1x230V, 50-60Hz nebo 3x400V, 50Hz.

Smysl točení: při připojení motoru podle schématu umístěného ve víku svorkovnice je smysl točení vpravo při pohledu na volný konec hřídele. Změnu smyslu točení je možné provést záměnou dvou přívodů.

Motory jsou určeny pro prostředí obyčejné s teplotou okolí -20 až +40°C.
Na přání zákazníka je možnost upravit motor pro prostředí tropické.

Otáčky lze v širokém rozsahu řídit změnou frekvence napájecího napětí. To však nevylučuje možnost použít tyto motory i pro připojení k síti s konstantním kmitočtem, kdy i otáčky motorů jsou pak konstantní.

Podrobné informace najdete pod záložkou Dokumenty ke stažení.

Podívejte se i na další elektromotory z našeho výrobního programu.
