Využíváno pro upevnění ručního nářadí, osazování, zakládání dílů a kompletace, manipulační nebo aplikační stanice.
- vysoká zatížitelnost a variabilnost
- modulární provedení a dlouhá životnost
- široká možnost nasazení na různé průřezy profilů
- bezproblémové kombinace s jinými zařízeními
- vysoká dynamika u provedení s ozubeným řemenem a příslušným pohonem
- vysoká opakovatelná přesnost především u provedení s kuličkovým šroubem
- ekonomický „C“ profil pro nenáročné úkoly
Použití

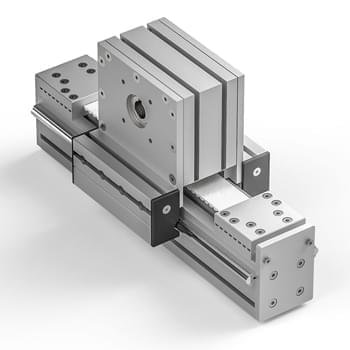

Lineární vedení je určené pro jednoduché i přesné polohování. Uplatnění najde např. u pracovních stolů, pracovišť, strojů a zařízení až po výrobní, nebo technologické linky a celky. Standardně bývá využíváno pro upevnění např. ručního nářadí, osazování, zakládání dílů a kompletace, manipulační nebo aplikační stanice. V kombinaci s příslušným pohonem možnost tvorby jedno a víceosých lineárních systémů. Základem tohoto vedení je hliníkový konstrukční systém, který umožňuje jednoduché připojení ke stávajícím zařízení nebo snadné rozšíření vedení o různé nadstavby nebo elektronické prvky.
Provedení systému
- s ručním pohonem (tyče d= 12 a 20mm)
- s ozubeným řemenem (šíře řemenu 16 a 50mm)
- s centrálním pohonem
- s kuličkovým šroubem
- s kluznými pouzdry
- s kuličkovými pouzdry
- s „C“ profilem
Základní parametry a provedení
Lineární vedení s ručním pohonem / s ozubeným řemenem
-
chromované kalené broušené tyče d = 12 mm
-
vodící kladka d = 35 mm (stat. / dynam. zatížení 5 000 / 8 300 N)
-
dvoje provedení vozíků: ruční / s napínákem (zatížení axiální / radiální 2000 / 3000 N)
-
šíře ozubeného řemenu: 16AT10 - tažná síla max. 2 190 N, mez pevnosti 7 480 N
-
šíře ozubeného řemenu: 50AT10 - tažná síla max. 8 050 N, mez pevnosti 27 400 N
-
centrické, excentrické čepy - vymezení předpětí
-
krycí profily a krytky se stěrači tyčí integrované na vozících
- chromované kalené broušené tyče d = 20 mm
- vodící kladka d = 72 mm
- PA kola
- zatížení kladky axiální / radiální (x xxx N / x xxx N)
- centrické, excentrické čepy - vymezení předpětí
Lineární vedení s „C“ profilem
- provedení s kladkou d = 35 mm, max. zatížení 250 N
- provedení s kluzákem L = 70 mm, max. zatížení 500 N
Lineární vedení s centrálním pohonem
- chromované kalené broušené tyče d = 12 mm
- vodící kladka d = 35 mm (stat. / dynam. zatížení 5 000 / 8 300 N)
- šíře ozubeného řemenu: 16AT10 - tažná síla max. 2190 N, mez pevnosti 7 480 N)
- šíře ozubeného řemenu: 50AT10 - tažná síla max. 8 050 N, mez pevnosti 27 400 N)
- zatížení kladky axiální / radiální 2 000 / 3 000 N, max. moment 120 Nm
Lineární vedení s kuličkovým šroubem
dvojí provedení kuličkového šroubu:
- SKF, typ SH 16 x 5, max. délka šroubu 2 200 mm, max. axiální vůle 0,07 mm
- SKF, typ SH 20 x 5, max. délka šroubu 3 000mm, max. axiální vůle 0,1 mm
- vozík max. zatížení axiální / radiální – 2 000 / 3000 N
- vodící kladka d = 35 mm (stat. / dynam. zatížení 5 000 / 8 300 N)
Lineární vedení s kluznými pouzdry DryLin
-
extrémní nosnost zatížení pouzdra p = 35 N/mm2
-
materiál vodících tyčí: ocel, eloxovaný AL, keramika
-
bezúdržbový provoz, provoz na sucho/pod vodou
-
použití v nečistém prostředí, není nutné mazání
Lineární vedení s kuličkovými pouzdry
|
