Kompaktní elektro převodovky Siemens / Flender

jsou vysoce kvalitní převodovky pro standardní pohony. Elektromotor je integrován s převodovkou do jednoho celku

(první stupeň převodovky je přímo na hřídeli motoru). Na přání je možno dodat i samostatné převodové skříně pro

spojení s běžnými IEC motory.

Převodovky není možno nakupovat online v eshopu. Na vyžádání Vám rádi zašleme dokumentace, nebo přímo

navrhneme vhodnou sestavu.

Zde si můžete stáhnout kompletní katalog (anglická jazyková verze, 16,75 MB)

Čelní převodovky Motox

Nejrozšířenější provedení převodovky pro všechny druhy standardních aplikací s výstupní plnou hřídelí v ose motoru.

Základní vlastnosti:

• k dispozici pro výkony motorů do 200kW
• výstupní otáčky 0,06 až 1.088 ot/min
• výstupní moment až 20.000 Nm
• jednoduchá a robustní konstrukce s vysokou účinností
• široké možnosti konfigurace převodovky i motoru
• k dispozici též v provedení pro zóny s nebezpečím výbuchu nebo vznícení (ATEX certifikace)
• provedení pouze s plnou výstupní hřídelí

Ploché převodovky Motox

Převodovky odovozené od čelního provedení, s výstupní hřídelí rovnoběžně s osou motoru. Vhodná pro aplikace, kde je čelní převodovka příliš dlouhá, nebo kde je potřeba výstupní dutá hřídel, případně válcová jedno či oboustranná hřídel.

Základní vlastnosti:

• k dispozici pro výkony motorů do 200kW
• výstupní otáčky 0,05 až 365 ot/min
• výstupní moment až 20.000 Nm
• jednoduchá a robustní konstrukce s vysokou účinností
• široké možnosti konfigurace převodovky i motoru
• k dispozci též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
• provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí

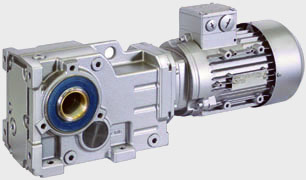

Kuželočelní převodovky Motox

Převodovky s kombinací čelního a kuželového převodu jsou velice oblíbené díky své velmi vysoké účinnosti. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru.

Základní vlastnosti:

• k dispozici pro výkony motorů do 200kW
• výstupní otáčky 0,05 až 306 ot/min
• výstupní moment až 20.000 Nm
• robustní konstrukce s velmi vysokou účinností
• široké možnosti konfigurace převodovky i motoru
• k dispozci též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
• provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí

Čelně-šnekové převodovky Motox

Převodovky s kombinací čelního a šnekového převodu jsou cenově výhodné a odolné vůči momentovým rázům. Nevýhodou ve srovnání s kuželočelním provedením je zejména nižší účinnost a menší rozsah výkonů i převodových poměrů. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru.

Základní vlastnosti:

• k dispozici pro výkony motorů do 9,2kW
• výstupní otáčky 0,05 až 148 ot/min
• výstupní moment až 1.590 Nm
• široké možnosti konfigurace převodovky i motoru
• k dispozci též v provedení pro zóny s nebezpečím výbuchu (ATEX certifikace)
• provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí

Šnekové převodovky Motox

Jedno z nejrozšířenějších provedení předovek využívá šnekového převodu. Výhodou šnekových převodovek je nízká cena, velice jednoduchá konstrukce a občas též požadovaná samosvornost. Nevýhodou jsou poměrně vysoké ztráty kroutícího momentu (nízká účinnost). Kompaktní šnekové převodovky se dodávají pouze v omezeném rozsahu výkonů a převodových poměrů. Jsou vhodné pro aplikace, které vyžadují dutou nebo plnou (jednostrannou či oboustrannou) výstupní hřídel kolmo k ose motoru. Pro náročnější aplikace a vysoké výkony doporučujeme šnekové převodovky Cavex.

Základní vlastnosti:

• k dispozici pro výkony motorů do 1,5kW
• výstupní otáčky 14 až 201 ot/min
• výstupní moment až 224 Nm
• široké možnosti konfigurace motoru, omezené možnosti konfigurace převodovky
• provedení s dutou nebo plnou jednostrannou i oboustrannou výstupní hřídelí

Výběr převodovky

S výběrem vhodného provedení převodovky pro Vaši aplikaci Vám rádi pomůžeme.

Pro poptávku si prosím připravte alespoň tyto základní informace:

• požadovaný výkon motoru nebo kroutící moment na výstupu
• požadované výstupní otáčky (konstantní nebo rozsah otáček pro řízení měničem)
• druh poháněného zařízení (např. míchadlo, dopravník, obráběcí stroj, atd.)
• požadavek na provedení výstupní hřídele (dutá nebo plná, jednostranná či oboustranná, výstup v ose motoru nebo pravoúhle k ose motoru, ...)
• upnutí pohonu - patky, příruba, momentové rameno, atd.
• pracovní poloha (horizontální, vertikální, jiná)
• případné další požadavky (ochrana proti výbuchu, zvýšená radiální či axiální zátěž hřídele, ochrana pohonu do agresívního prostředí, atd.)

Na základě vašeho zadání Vám zpracujeme nabídku včetně rozměrových náčrtů, cen, dodacích termínů a detailních technických údajů. Na vyžádání dodáme též 3D modely v různých formátech, nebo např. protokol kalkulace živostnosti ložisek dle vašeho zadání radiálních a axiálních sil na výstupní hřídeli.

Servis převodovek Motox

Firma KVELB je autorizovaným servisním partnerem pro elektropřevodovky Motox (tzv. SERCO Partner Siemens).

Můžeme Vám proto nabídnout nejen pozáruční a záruční servis, ale též pravidelnou údržbu (např. výměny oleje, těsnění a filtrů

dle předepsaných servisních intervalů).
