HUTIRA RZTM – Regulační zařízení typové malé

Malá regulační zařízení jsou určena pro regulaci STL/NTL (STL) a měření množství protečeného plynu do 60 m³/hod.

Regulační zařízení HUTIRA RZTM nacházejí své uplatnění v průmyslu, komerčních budovách i rodinných domech. Dají se použít pro podružné i fakturační měření.

Veškeré skříně MAXIPOL naleznete ZDE

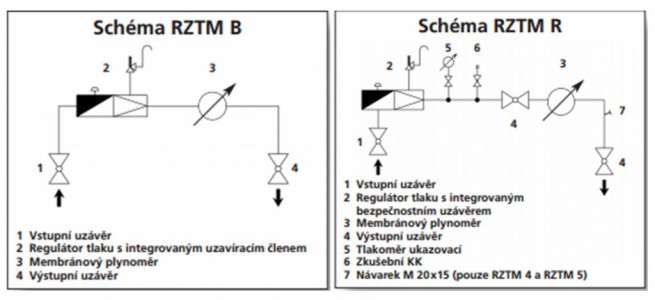

HUTIRA RZTM jsou malá regulační zařízení s měřením, která jsou vhodná pro průmyslové a komerční objekty i rodinné domy. Schéma RZTM B znázorňuje regulační zařízení s pevně nastaveným výstupním tlakem, RZTM R regulační zařízení s nastavitelným výstupním tlakem.

Rozsah dodávky

–        Dodávka včetně kompletní dokumentace
–        Dodávka obsahuje regulační zařízení od vstupního po výstupní uzávěr, v případě přírubového provedení i včetně protipřírub a šroubů
–        Plynoměr i skříň není součástí HUTIRA RZTM, dodávají se samostatně
–        Regulační řady odpovídají platné legislativě i požadavkům výrobců použitých armatur

Soubory ke stažení

Regulační zařízení typové malé
RZTM souhrn (soubor DWG)
RZTM 1 (soubor DWF)
RZTM 2 (soubor DWF)
RZTM 3 (soubor DWF)
RZTM 4 (soubor DWF)
RZTM 5 (soubor DWF)
RZTM 6 (soubor DWF)
RZTM 7 (soubor DWF)
RZTM 8 (soubor DWF)
RZTM 9 (soubor DWF)
RZTM 10 (soubor DWF)
RZTM 11 (soubor DWF)
RZTM 12 (soubor DWF)
