Do výrobního programu jsme zařadili elektronické relé RDP02, které rozšiřuje funkční schopnosti standardního typu RDP01. Umožňuje nastavení a komparaci normalizovaných vstupních proudových a napěťových signálů. Funguje tedy jako nastavitelný dvoustavový regulátor analogových vstupů s reléovým výstupem. Přístrojem lze funkčně nahradit moduly NMP20 a NMP21.

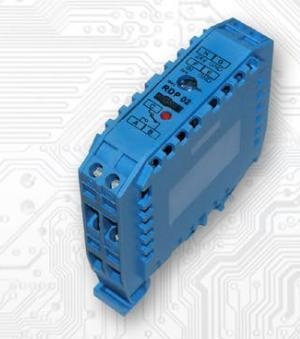

Elektronické relé RDP 02 je nastavitelný dvoustavový regulátor s analogovým vstupem. Vstup je konfigurovatelný pro použití vstupních signálů v rozmezí 0 ÷ 20mA, 0 ÷ 5V nebo 0 ÷ 10V. Potenciometrem v čelní stěně přístroje lze nastavit úroveň spínání v rozmezí 20 ÷ 100% zvoleného vstupního signálu. Výstupní kontakt relé sepne v okamžiku,kdy vstupní analogový signál překročí nastavenou hodnotu a znovu se vypne, když vstupní signál klesne o 5% vstupního rozsahu.To znamená, že pokud máme navolený vstup 0 ÷ 10V a potenciometr máme natočený do středu dráhy, relé sepne po překročení 6V a vypne při poklesu pod 5,5V. Pokud máme navolený proudový vstup (lze použít vstupní signál v rozsahu 0 ÷ 20mA, platí tedy i pro normalizovaný signál 4 ÷ 20mA) a potenciometr máme natočený do středu dráhy, relé sepne po překročení 12mA a vypne při poklesu pod 11mA. Sepnutí relé s přepínacími kontakty 250VAC/5A je indikováno červenou LED. Elektronika zařízení je  uložena v plastové krabičce s úchyty na DIN lištu. Provozním podmínkám vyhovuje běžné chemicky neagresivní prostředí, kde přístroj nevyžaduje obsluhu ani údržbu. Elektronickým relé RDP 02 lze nahradit moduly přepnutí NMP20 a NMP21.

Více informací najdete zde
